| Regular Sinusoidal Waves | ||||||||||||||||||||||

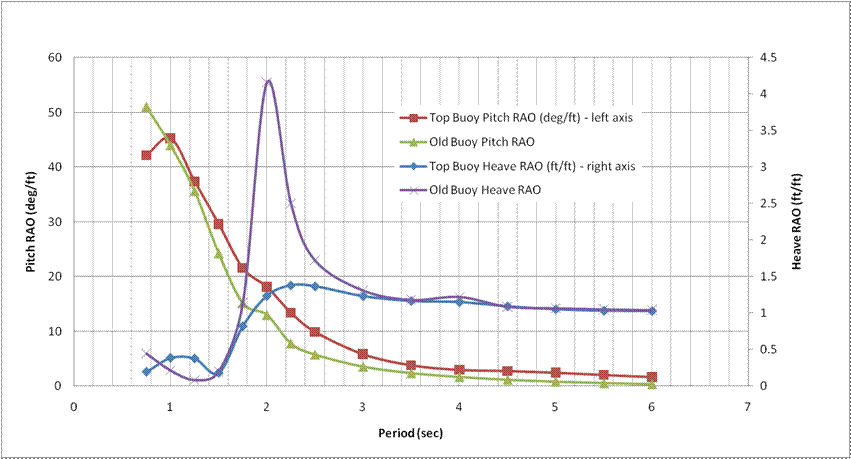

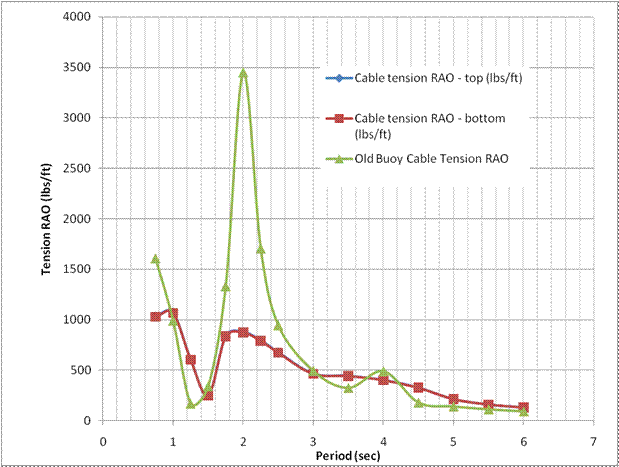

| A (ft) | T (s) | Top Buoy Heave RAO (ft/ft) - right axis | Top Buoy Pitch RAO (deg/ft) - left axis | Cable tension RAO - top (lbs/ft) | Cable tension RAO - bottom (lbs/ft) | |||||||||||||||||
| 0.1 | 0.75 | 0.19581 | 42.174 | 1032.2 | 1029 | |||||||||||||||||
| 0.18 | 1 | 0.38652 | 45.234 | 1071.1 | 1067 | |||||||||||||||||
| 0.28 | 1.25 | 0.37902 | 37.364 | 607.66 | 604.3 | |||||||||||||||||
| 0.4 | 1.5 | 0.18203 | 29.582 | 253.44 | 252.32 | |||||||||||||||||
| 0.54 | 1.75 | 0.82205 | 21.554 | 842.48 | 837.17 | |||||||||||||||||
| 0.71 | 2 | 1.2377 | 18.091 | 880.65 | 874.98 | |||||||||||||||||
| 0.9 | 2.25 | 1.3813 | 13.396 | 797.17 | 791.97 | |||||||||||||||||
| 1.11 | 2.5 | 1.368 | 9.9005 | 678.66 | 674.24 | |||||||||||||||||
| 1.6 | 3 | 1.2333 | 5.8136 | 466.7 | 463.68 | |||||||||||||||||
| 2.18 | 3.5 | 1.1668 | 3.8037 | 445.71 | 443.52 | |||||||||||||||||
| 2.84 | 4 | 1.1524 | 2.9607 | 403.97 | 401.9 | |||||||||||||||||
| 3.6 | 4.5 | 1.0948 | 2.7563 | 327.88 | 326.1 | |||||||||||||||||
| 4.44 | 5 | 1.0531 | 2.4449 | 215.26 | 213.92 | |||||||||||||||||
| 5.38 | 5.5 | 1.0333 | 2.0261 | 161.89 | 160.86 | |||||||||||||||||
| 6.4 | 6 | 1.0297 | 1.6449 | 132.23 | 131.39 | |||||||||||||||||
|
||||||||||||||||||||||

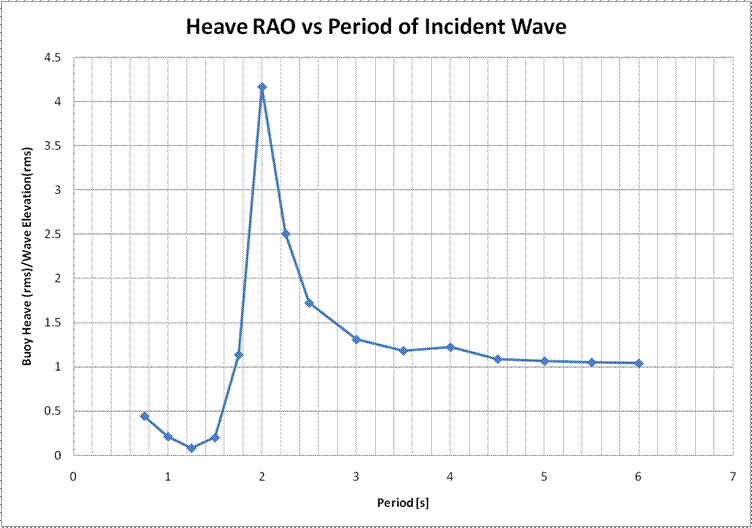

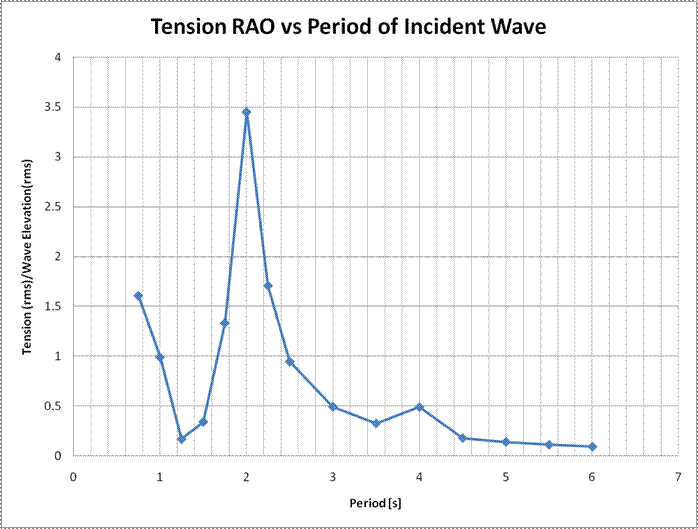

| Small Buoy Results | ||||||||||||||||||||||
| Amplitude | 0.328 | ft | ||||||||||||||||||||
| T | Angular Frequency | Tension RAO | Heave RAO | Pitch RAO | Tension RAO * 1000 | |||||||||||||||||
| 0.75 | 8.37758041 | 1.607936831 | 0.446145988 | 51.0287557 | 1607.936831 | |||||||||||||||||
| 1 | 6.283185307 | 0.990487196 | 0.215249293 | 43.99330534 | 990.4871959 | |||||||||||||||||
| 1.25 | 5.026548246 | 0.168182599 | 0.084778757 | 35.63143793 | 168.1825989 | |||||||||||||||||
| 1.5 | 4.188790205 | 0.340439428 | 0.203672006 | 24.22390174 | 340.4394281 | |||||||||||||||||
| 1.75 | 3.590391604 | 1.332219826 | 1.139025401 | 15.15889385 | 1332.219826 | |||||||||||||||||
| 2 | 3.141592654 | 3.452632353 | 4.161071487 | 12.98392685 | 3452.632353 | |||||||||||||||||
| 2.25 | 2.792526803 | 1.707003805 | 2.503248013 | 7.773304229 | 1707.003805 | |||||||||||||||||
| 2.5 | 2.513274123 | 0.945087098 | 1.72233166 | 5.736906348 | 945.0870979 | |||||||||||||||||
| 3 | 2.094395102 | 0.492409646 | 1.311297156 | 3.533884806 | 492.4096459 | |||||||||||||||||
| 3.5 | 1.795195802 | 0.324584666 | 1.183049074 | 2.349999597 | 324.5846658 | |||||||||||||||||
| 4 | 1.570796327 | 0.489475836 | 1.223598353 | 1.644769485 | 489.4758362 | |||||||||||||||||
| 4.5 | 1.396263402 | 0.178346631 | 1.089054211 | 1.130233326 | 178.3466314 | |||||||||||||||||
| 5 | 1.256637061 | 0.139306951 | 1.067106187 | 0.781822634 | 139.3069508 | |||||||||||||||||
| 5.5 | 1.142397329 | 0.111743976 | 1.052232389 | 0.523391441 | 111.7439764 | |||||||||||||||||
| 6 | 1.047197551 | 0.091671332 | 1.04151335 | 0.325330744 | 91.67133223 | |||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
